带颈平焊法兰的结构是怎样的,优缺点有哪些?

发布日期:[2019-10-10] 点击率:

带颈平焊法兰包含一法兰盘,法兰盘的中心开有一内孔,法兰盘上还设有多个螺孔,法兰盘的一侧设有一颈形凸台,颈形凸台的内径与内孔的内径相等并相互连通,在法兰盘另一侧设有一圆形凹陷,圆形凹陷的圆心与内孔的中心轴相重合,圆形凹陷的半径比内孔的半径大,在圆形凹陷内还设有一环形凹陷,环形凹陷的圆心与内孔的中心轴相重合,环形凹陷的外表面与圆形凹陷的外表面重合。

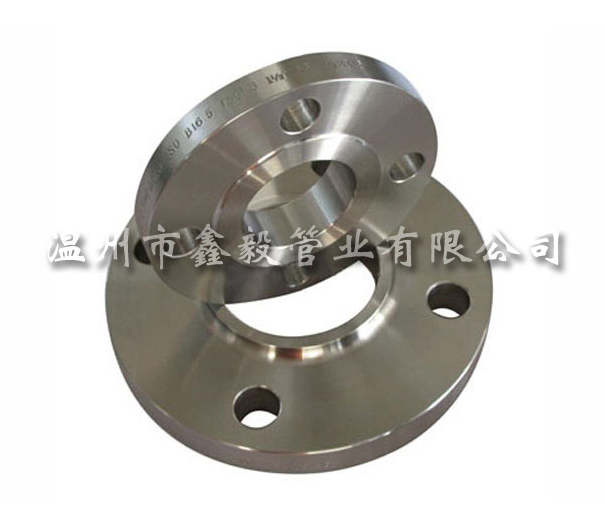

平焊法兰

带颈平焊法兰在法兰盘上内孔的外侧设置了一个圆形凹陷,圆形凹陷内又设置了一个环形凹陷,在管体插入内孔并进行搭焊的过程中,管体的材质与法兰的材质可以形成立体的熔接,从而提高了法兰与管体之间焊接的稳固性。

优点:带颈平焊法兰也属于平焊法兰,因为有个短颈,从而提高了法兰的强度改善了法兰的承载力度。所以可以用于更高压力的管道上。

缺点:较板式平焊法兰而言造价更高,由于其形状的特点在运输途中更容易磕碰。
